消失模铸造浇注时需注意的事项

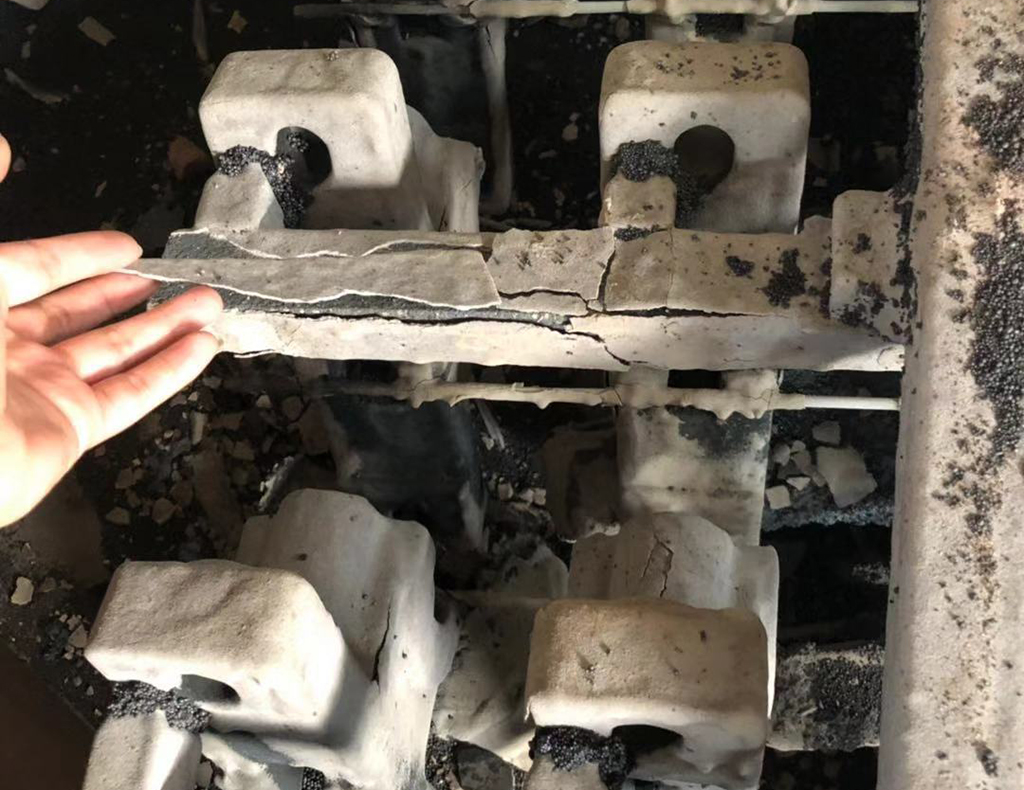

　　消失模铸造在进行浇注时有规范和要求，造型工艺中要注意以下方面：消失模铸造一般使用的是硅砂，要求其二氧化硅量在85-90以上。从透气性和耐火度方面考虑，铸钢、铸铁件一般选用粒径0.85-0.3mm的硅砂。先在砂箱底布上一层厚度约10cm的干砂，然后将刷有消失模涂料的模型及浇冒口放置在砂箱中间，边填砂边震实，直到干砂离砂箱顶面5cm左右时停止加砂，在干砂上面覆盖塑料薄膜，然后将浇口杯置于直浇口顶，并在薄膜上撤上一层散砂，以避免浇注时铁水溅落，烧穿薄膜导致漏气塌箱。

　　消失模铸造的浇注过程是钢液充型，同时泡塑模具汽化消失的过程。整个过程中需要注意的是：

　　（1）浇道自始至终要冲满钢液，如若不满，由于涂料层强度有限，很容易发生型砂塌陷以及进气现象，造成铸件缺陷。

　　（2）浇筑钢液时做到稳、准、快。瞬时充满浇口杯，并做到快不断流，吨钢液在大约一分钟左右。如果同箱铸件的钢液断流会吸进空气，有可能引起塌砂现象或者铸件增多气孔的问题，导致铸件报废。

　　（3）消失模铸造采用负压封闭式，而且是在浇口杯以下封闭。钢液进入模塑模具，其开始液化燃烧，并气化消失，钢液前端短距离形成暂时的空腔，所以设计钢液充型的速度和泡塑模型消失的速度大致相同。为避免钢液高温辐射熔化同箱其它模型，浇道适当离铸件模型远一点。立浇道的位置选择整箱铸件较低位置。浇注时注意调节和控制负压真空度在范围内，浇注完毕后保持在负压状态下一段时间，负压停止、钢液冷凝后出箱。

　　消失模铸造浇注也是比较重要的环境，稍微不注意就会直接导致铸件报废，从而降低铸件的成品率，造成损失。浇注环节要好好把握才能铸造出合格的产品。

　　以上三点就是正阳铸造材料厂的小编总结的消失模铸造浇注的注意事项，希望对消失模铸造生产的厂家有所帮助。
