如何避免铸件夹砂情况

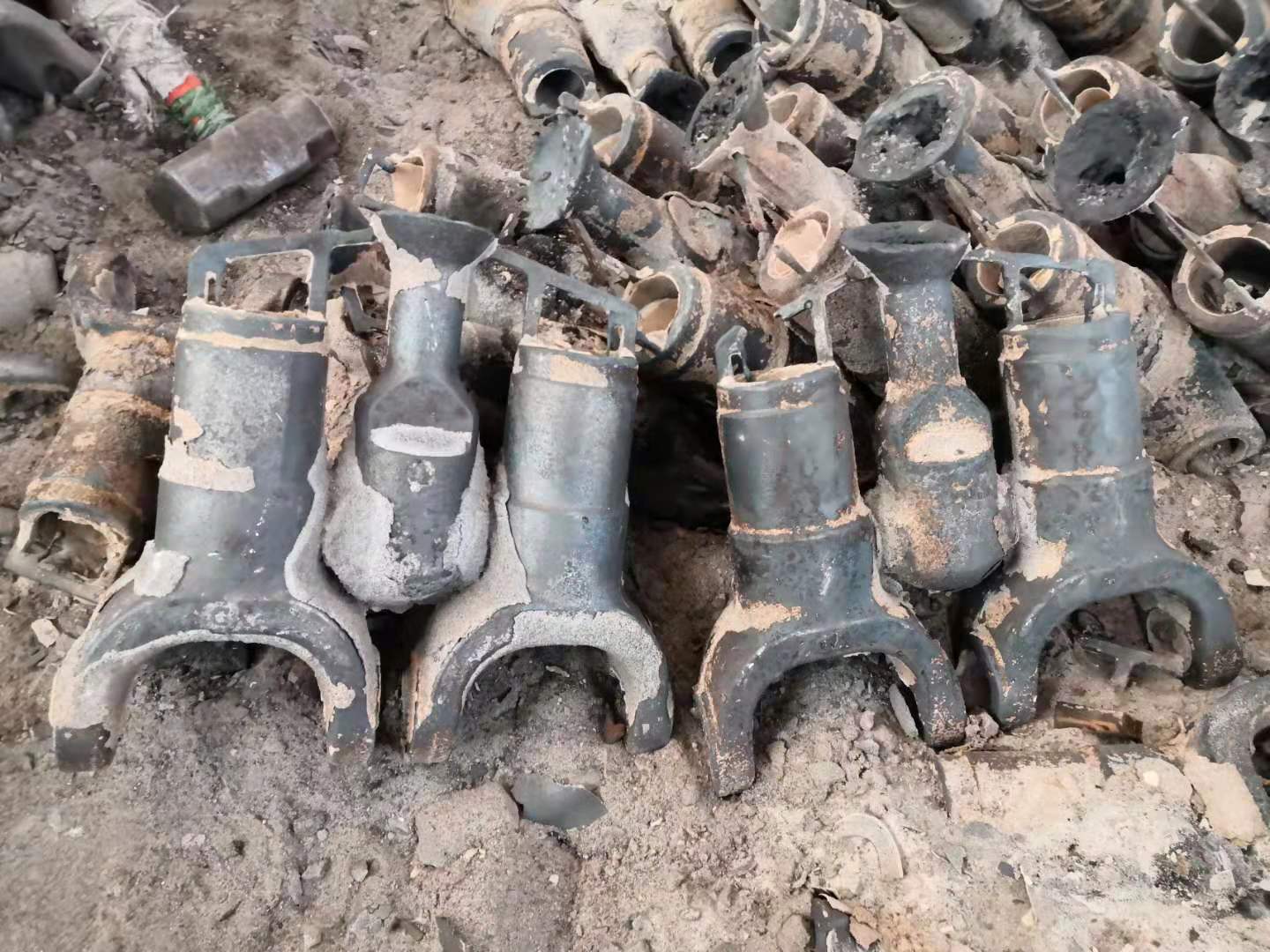

　　在铸造中铸件夹砂是一种“膨胀缺陷”，有“鼠尾”、“沟槽”和“夹砂结疤”三种形式，其特征是：铸铁表面有夹着砂子的细小纹路．条状沟槽以及结疤状凸起物高温铁水的冲刷和烘烤的热作用使砂型发生水分迁移和体积膨胀，致使表层翘起，挑起和开裂，这就是夹砂形成的机理。

　　1、制型砂的质量

　　型砂的质量控制。在这方面避免夹砂的对策有：选用粒度分散、形状不规则的原砂，湿型采用钠质膨润土或对钙质膨润土进行活化处理，适当增加膨润土的用量和减少型砂的含水量，加入适量的煤粉、重油、沥青粉、细木屑等“缓冲剂”、去除旧砂中的粉尘、型砂的混辗质量等。

　　2、选择合理的造型工艺

　　造型工艺是否合理对铸件产生夹砂有很大影响。

　　（1）采用快浇铸

　　砂型的表面总是要发生膨胀的，因此避免夹砂的决定因素是铁水是否能覆盖和触及砂型的表面，并对砂型产生压力。

　　（2）选用恰当的浇铸位置

　　铸件的浇铸位置要有利于铁水平稳充型和型腔气体的排除，否则，会导致夹砂的缺陷。

　　（3）采用适宜的铸型

　　根据铸件的大小选择适宜的铸型。湿型一般适用于小件和平面不大、壁不厚的中件对于中、大的板类和厚壁件宜采用表干型和千型。一些大型平板可用热膨胀小、导热性好和热容量高和石墨粉砂或耐火砖作下型，既能重复使用，又能避免夹砂。

　　（4）增加砂型的排气

　　及时地排除型腔的水蒸汽及其它气体能有利于铁水的快充填和减轻高温气流对砂表层的起拱作用，有益于降低水分凝聚区的水量和使其位置内移。因此在砂型上多放明出气冒口，分散排气是重要的。

　　以上几点就是正阳铸造材料厂小编总结的如何避免铸件夹砂的要求，希望对您有所帮助。
